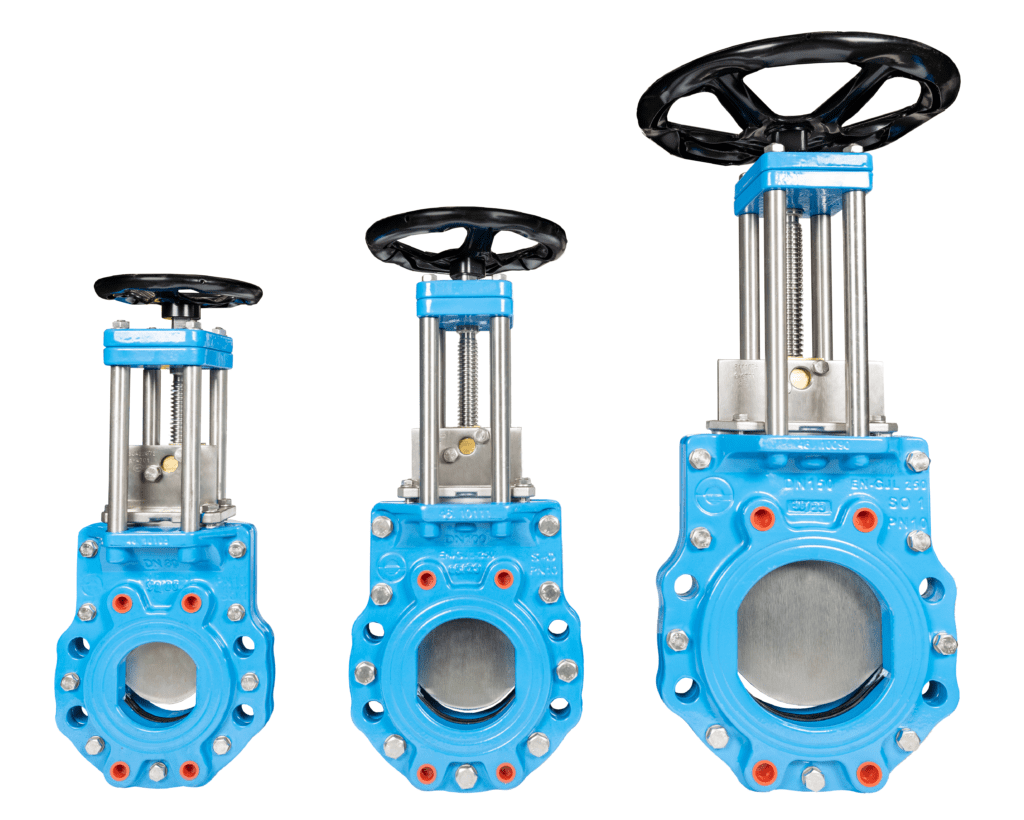

Zasuwa nożowa ERHARD ERU K1
Zasuwa nożowa międzykołnierzowa ERU K1 to jedno z najbardziej zaawansowanych rozwiązań stosowanych w systemach przesyłu mediów o wysokiej zawartości ciał stałych. Montowane na sieciach kanalizacyjnych, stacjach pomp oraz oczyszczalniach ścieków. Zasuwy nożowe są niezbędne tam, gdzie zachodzi potrzeba skutecznego odcinania przepływu cieczy zawierających zanieczyszczenia stałe. Poza sieciami kanalizacyjnymi zasuwy nożowe mają szerokie zastosowanie w przemyśle. Używa się ich do pracy z wodami surowymi i zanieczyszczonymi, pod warunkiem, że nie zawierają one cząstek o działaniu ściernym.
Modernizacja układów kanalizacyjnych oraz wzrost liczby sieci kanalizacji tłocznych stwarzają rosnące zapotrzebowanie na armaturę, w której niezawodność odgrywa kluczową rolę.
Pełny zakres produkcyjny zasuw nożowych ERU K1 to DN 50 do DN 600. Przyłącza kołnierzowe z ich owierceniem dla całego zakresu średnic są wykonywane zgodnie z normą PN-EN 1092-2 na ciśnienia nominalne PN10. Ciśnienie robocze w zakresie średnic DN 50 do DN 350 to 10 bar, dla zakresu średnic DN 400 do DN 600 ciśnienie robocze to 4 bar.
Dobór odpowiednich materiałów i rozwiązań
Jednym z kluczowych aspektów trwałości armatury jest odpowiednie zabezpieczenie antykorozyjne. W zasuwach nożowych ERU K1 stosowane jest pokrycie proszkowe epoksydowe z Certyfikatem GSK, który potwierdza najwyższą jakość powłoki. Regularne audyty zewnętrzne oraz wieloletnie testy eksploatacyjne potwierdzają, że to rozwiązanie gwarantuje długowieczność produktów, nawet w trudnych warunkach pracy.
W zdecydowanej większości naszych zasuw nożowych stosujemy żeliwo szare. Żeliwo szare ma porowatą strukturę grafitu w postaci płatków, co sprzyja tworzeniu warstwy ochronnej na powierzchni materiału, ograniczając korozję. Dla instalacji o ciśnieniu roboczym nieprzekraczającym 10 bar jest to zatem optymalny wybór.
Od zawsze priorytetem był dla nas dobór odpowiednich materiałów oraz najwyższa jakość zabezpieczenia antykorozyjnego. Równie istotne jest jednak projektowanie rozwiązań, które ułatwiają montaż i eksploatację armatury, a jednocześnie minimalizują koszty jej użytkowania. Część producentów armatury nie zwraca na to uwagi, bo koszty eksploatacji nie są uwzględniane w przetargach.
Zasuwa ERU K1 wyróżnia się dwuczęściową konstrukcją korpusu, co ułatwia serwisowanie. Pomiędzy tymi płytami w specjalnych rowkach umieszczana jest uszczelka w kształcie litery U, wykonana z NBR z zawulkanizowanym wewnątrz rdzeniem stalowym. Użycie dwuczęściowego korpusu pozwala na łatwą wymianę uszczelki U w przypadku jej uszkodzenia. Ma to szczególnie znaczenie przy dużych zasuwach, gdzie koszt uszczelnienia jest stosunkowo niewielki wobec kosztów wymiany całej zasuwy. To kluczowe rozwiązanie dla operatorów sieci kanalizacyjnych, redukujące koszty eksploatacyjne.
Dodatkowym atutem jest w pełni wykształcony kołnierz (Semi-Lug) w którym część otworów jest gwintowana. Takie rozwiązanie umożliwia zainstalowanie zasuwy na końcu rurociągu jako element zaślepiający przy pełnym ciśnieniu roboczym, bez przeciwkołnierza. Oprócz oszczędności w materiale, ułatwia to również kontynuacje prac nad dalszym odcinkiem rurociągu. Dodatkowo ten pełny kołnierz posiada dwustronnie wykształcone pełnowymiarowe przylgi pod uszczelki płaskie, które gwarantują pełną szczelność i trwałość połączenia kołnierzowego.
Zasuwy nożowe ERU K1 posiadają długość zabudowy zgodną z normą PN-EN 558 seria 20, czyli dawny rząd K1 w nomie DIN 3202. Przyzwyczajeni jesteśmy do sytuacji, że długość zabudowy armatury jest zgodna z typowym typoszeregiem określonym w normie. Jednak pewna część producentów stosuje tutaj własne, nienormowe długości zabudowy. Przy budowie nowego rurociągu zazwyczaj nie generuje to problemów, ale już w trakcie eksploatacji, przy wymianie armatury czy awariach może to stanowić dodatkowy problem.
W zasuwie nożowej ERU K1 nie zapominano także o względach bezpieczeństwa eksploatacji. Podchodzimy do tego z należytą starannością. Tam, gdzie to jest wskazane możemy dostarczyć zasuwy z pełnymi osłonami strefy pracy noża i wrzeciona. Osłony te łatwo się demontuje nie ingerując w mocowanie wrzeciona.
Odcięcie przepływu realizowane jest przy pomocy noża z polerowanej stali nierdzewnej. Przez uszczelkę typu U, nóż uszczelniany jest na powierzchniach bocznych. Rozwiązanie to zapewnia zasuwę bez przewężeń, bez gniazda, ze strefą przepłukania przy zamykaniu. Odcięcie to jest dwustronnie szczelne.
Nóż jest uszczelniany również w kierunku poprzecznym. Uszczelnienie to składa się z profilowanej uszczelki NBR oraz taśmy prowadzącej z kompozytu PTFE-brąz, materiału o wysokiej trwałości i niskim oporze tarcia. Układ ten jest, poprzez pośrednią wkładkę z poliamidu, dociskany kształtką i śrubami ze stali nierdzewnej. Docisk tego uszczelnienia może być dopasowany do ciśnienia roboczego, ale także może być zwiększany doszczelniając ten obszar po pewnym okresie eksploatacji. Ponadto w zakresie średnic do DN 300 uszczelnienie to może być wymienione bez demontażu zasuwy z rurociągu. Zewnętrzna kształtka dociskowa wykonana jest w całości ze stali nierdzewnej, eliminując tym samy ryzyko obicia tego elementu i powstania korozji w newralgicznym punkcie.
Dla większych zasuw w średnicach DN 350 do DN 600, użyto mocniejszego, mechanicznego docisku bocznego uszczelnienia, które składa się z profilowanej uszczelki z NBR oraz teflonowych plecionych taśm. Układ ten również może być regulowany i doszczelniany w trakcie pracy. Wymiana tego uszczelnienia możliwa jest po zdemontowaniu zasuwy z rurociągu.
Dla całego zakresu średnic od DN 50 do DN 600 zasuwa może być wyposażona dodatkowo w skrobaki ze stali nierdzewnej lub mosiądzu umieszczone przed uszczelnieniem poprzecznym jako niezależny element. Wyposażenie to jest wskazane dla mediów lepkich oraz przy niekorzystnym kierunku zabudowy zasuwy.
Z dostępnych wariantów zasuw mamy możliwość wykonania wszystkich stalowych elementów zasuwy ze stali nierdzewnej kwasoodpornej A4. Dla szczególnych przypadków, tam gdzie jest to uzasadnione technicznie, możemy wykonać zasuwy z korpusami z żeliwa sferoidalnego, ale to rozwiązanie stanowi zdecydowaną mniejszość naszej produkcji. W zastosowaniu zasuwy ERU K1 do mediów czystych lub powietrza możliwe jest wprowadzenie w sąsiedztwie noża zasuwy kryz trójkątnych lub kryz pięciokątnych do regulacji przepływu.
Rodzaje napędów stosowanych w zasuwach
Oferta napędów jest dość bogata. Na wstępnie należy zaznaczyć, że rozwiązanie konstrukcyjne bazujące na 4 kolumienkach i płytach łożyskowych tworzy tzw. modułowy system napędu, który pozwala na łatwe przezbrojenie zasuwy i zmianę rodzaju napędu bez demontażu zasuwy z rurociągu. Najczęściej stosowanym napędem jest napęd ręczny w kółkiem. Ta wersja posiada niewznoszące wrzeciono. Kolejne dwa często realizowane wykonania to zasuwy z napędem elektrycznym i pneumatycznym. W takim przypadku stosuje się wrzeciono wznoszące, a płyty łożyskowe są zastępowane przez kołnierzowe połączenie napędu. Jako producent dobieramy odpowiednią wielkość napędu, który jest instalowany na zasuwie i wyregulowany, a następnie przeprowadzana jest próba ciśnieniowa. Oprócz podanych trzech najczęściej stosowanych rodzajów napędów, występują jeszcze napędy z kołem łańcuchowym, z przedłużeniem wrzeciona i kolumienką lub z dźwignią ręczną. Ponadto jako uzupełnienie napędów stosowane są dodatkowe czujniki krańcowe elektromechaniczne i elektromagnetyczne.
Postaw na pewne i sprawdzone rozwiązania
Zasuwa nożowa ERU K1 to nowoczesne, trwałe i funkcjonalne rozwiązanie dla branży kanalizacyjnej. Jej solidna konstrukcja, precyzyjny dobór materiałów, zabezpieczenia antykorozyjne oraz łatwość w eksploatacji czynią ją najlepszym wyborem dla wymagających aplikacji ściekowych.
Zapraszamy do kontaktu z Działem Technicznym (techniczny@hawle.pl), gdzie nasi specjaliści służą wsparciem i pomocą w doborze optymalnego rozwiązania. Jesteśmy do Państwa dyspozycji, aby zapewnić kompleksową pomoc techniczną.
Zachęcamy również do skontaktowania się z Działem Handlowym (handlowy@hawle.pl), który przygotuje dedykowaną ofertę dostosowaną do Państwa zapytania.
Autorzy:
Justyna Wronka-Bukowska, Ekspert ds. Techniczno-Projektowych
Marek Kuś, Menedżer Produktów Erhard
