Rola wstawek montażowych typu PAS w infrastrukturze wodociągowej
Przedsiębiorstwa wodociągowe działają dziś pod dużą presją. Z jednej strony muszą zapewniać ciągłość pracy infrastruktury, bezpieczeństwo dostaw wody i sprawną reakcję w przypadku awarii. Z drugiej — funkcjonują w realiach ograniczonych budżetów, rosnących kosztów eksploatacji i konieczności racjonalnego zarządzania majątkiem sieciowym.
W takich warunkach szczególnego znaczenia nabierają rozwiązania, które nie tylko spełniają wymagania techniczne, ale również ułatwiają codzienną pracę ekip montażowych i serwisowych. Jednym z takich elementów są wstawki montażowe typu PAS.
Choć mogą wydawać się jedynie pomocniczym elementem rurociągu, w praktyce mają duży wpływ na sprawność montażu, łatwość późniejszego demontażu armatury, bezpieczeństwo pracy instalacji oraz koszty obsługi infrastruktury w całym okresie eksploatacji.
Mniej problemów podczas montażu armatury
Montaż armatury na rurociągu, szczególnie przy większych średnicach, wymaga precyzji, dobrej organizacji pracy i odpowiedniej przestrzeni montażowej. Każde niedopasowanie, brak miejsca lub konieczność siłowego dociągania połączeń zwiększa ryzyko błędów, które mogą ujawnić się dopiero podczas eksploatacji.
Wstawka montażowa typu PAS jest dwukołnierzowym króćcem o regulowanej długości zabudowy, zazwyczaj w zakresie +/- 25 mm. Dzięki konstrukcji teleskopowej umożliwia swobodne rozsuwanie i dosuwanie kołnierzy, co daje ekipie montażowej większą kontrolę nad ustawieniem armatury oraz połączeń kołnierzowych.
W praktyce oznacza to możliwość precyzyjnego osadzenia armatury, prawidłowego ułożenia uszczelek i uniknięcia siłowego dociągania elementów rurociągu. Dla użytkownika końcowego przekłada się to na mniejsze ryzyko błędów montażowych, większą szczelność połączenia i sprawniejszą realizację prac.
Warto również pamiętać, że sposób wykorzystania zakresu teleskopowego ma znaczenie nie tylko na etapie montażu. Całkowite skrócenie wstawki podczas instalacji eliminuje rezerwę potrzebną do późniejszego demontażu armatury. Odpowiednie zaprojektowanie i ustawienie wstawki już na początku może więc znacząco ułatwić przyszłe prace serwisowe.
Łatwiejszy demontaż
W nowoczesnej infrastrukturze wodociągowej liczy się nie tylko to, czy dany element da się zamontować. Równie ważne jest to, czy w razie potrzeby można go szybko i bezpiecznie zdemontować.
Każda awaria, wymiana armatury lub planowany serwis oznacza konieczność sprawnej organizacji prac. Im trudniejszy dostęp do elementów rurociągu, im większa liczba śrub, szpilek i nakrętek oraz im bardziej skomplikowany demontaż, tym dłuższy czas interwencji. A czas pracy ekip technicznych to realny koszt dla przedsiębiorstwa.
Wstawki montażowe PAS pomagają ograniczać ten problem. Ich zadaniem jest stworzenie przestrzeni montażowej i demontażowej, która umożliwia obsługę armatury bez nadmiernego obciążania połączeń oraz bez konieczności siłowego manipulowania ciężkimi elementami instalacji.
Dzięki temu służby techniczne zyskują większą elastyczność podczas prac, a przedsiębiorstwo może ograniczyć ryzyko długotrwałych przestojów i kosztownych interwencji.
Stabilność układu przy większych średnicach i obciążeniach
W wielu zastosowaniach łączniki rurowo-kołnierzowe są rozwiązaniem wystarczającym. Sprawdzają się szczególnie tam, gdzie najważniejsze jest zabezpieczenie przed wysunięciem bosego końca rury.
Są jednak sytuacje, w których od elementu montażowego wymaga się więcej: większej stabilności, zdolności do przenoszenia sił osiowych i momentów gnących oraz pewnej pracy przy większych średnicach rurociągu.
Wstawki montażowe typu PAS różnią się od standardowych łączników przede wszystkim konstrukcją opartą na kołnierzach zewnętrznych. Po skręceniu szpilkami tworzą sztywny króciec dwukołnierzowy, który może skutecznie przenosić siły występujące w rurociągu.
Ma to szczególne znaczenie tam, gdzie stabilność układu wpływa bezpośrednio na bezpieczeństwo i niezawodność pracy całej instalacji. Dobrze dobrana wstawka montażowa nie jest więc jedynie elementem ułatwiającym montaż. Jest częścią rozwiązania, które wspiera trwałość i przewidywalność pracy infrastruktury.
Trwałość, która ogranicza ryzyko kosztownych interwencji
Wybór elementów do infrastruktury wodociągowej nie powinien kończyć się na analizie ceny zakupu. W praktyce równie ważne są trwałość, odporność na korozję i jakość wykonania, ponieważ to one decydują o kosztach w całym cyklu eksploatacji.
Nowoczesne wstawki montażowe wykonywane są najczęściej ze stali konstrukcyjnej lub żeliwa sferoidalnego. Oba materiały zapewniają odpowiednią wytrzymałość w standardowych zastosowaniach, jednak konstrukcje stalowe dają większą elastyczność w dostosowywaniu parametrów do indywidualnych wymagań użytkownika.
Kluczowe znaczenie ma także ochrona antykorozyjna. W przypadku wstawek ERHARD typu PAS standardowo stosowane są epoksydowe powłoki proszkowe spełniające wymagania certyfikatu GSK. Minimalna grubość pokrycia wynosi 250 μm, a wysoka przyczepność powłoki do powierzchni przekłada się na wieloletnią ochronę przed korozją.
Dla przedsiębiorstwa wodociągowego oznacza to mniejsze ryzyko przedwczesnej degradacji elementów, rzadszą konieczność interwencji i większą przewidywalność kosztów eksploatacyjnych.
Istotny jest również dobór elementów złącznych. Standardowo stosuje się szpilki i nakrętki ocynkowane, natomiast w środowiskach bardziej agresywnych rekomendowane jest wykorzystanie stali nierdzewnej klasy A4. Takie dopasowanie materiałów do warunków pracy pozwala lepiej zabezpieczyć instalację przed skutkami korozji i wydłużyć jej trwałość.
Precyzja wykonania ma znaczenie w eksploatacji
Jakość wstawek montażowych zależy nie tylko od zastosowanych materiałów, ale także od technologii produkcji. To właśnie proces wykonania decyduje o powtarzalności, dokładności wymiarowej i trwałości gotowego elementu.
W przypadku wstawek typu PAS wykorzystywane są zaawansowane procesy produkcyjne, m.in. zgrzewanie doczołowe oraz roztłaczanie na zimno.
Zgrzewanie doczołowe stosowane jest do łączenia końcówek zwijanych elementów stalowych. W porównaniu z klasycznym spawaniem proces ten przebiega szybciej, w mniejszym stopniu ingeruje w strukturę materiału, zapewnia równomierne nagrzewanie całego odcinka i nie wymaga stosowania dodatkowych materiałów spawalniczych. Dodatkowo obszar zgrzeiny zachowuje większą elastyczność niż klasyczna spoina spawana.
Drugim ważnym procesem jest roztłaczanie na zimno realizowane na specjalistycznych ekspanderach. Technologia ta pozwala uzyskać wysoką precyzję wykonania, wymusza cylindryczność elementów, wyrównuje naprężenia wewnętrzne i stanowi naturalny test wytrzymałości połączenia.
Dla użytkownika końcowego oznacza to lepsze dopasowanie elementów, większą stabilność połączenia oraz większą przewidywalność pracy w długiej eksploatacji.
Rozwiązania dopasowane do różnych warunków pracy
Wstawki montażowe ERHARD typu PAS znajdują zastosowanie w sieciach wodociągowych, instalacjach przemysłowych, energetyce, systemach przeciwpożarowych, kanalizacji ciśnieniowej oraz oczyszczalniach ścieków.
Standardowe wykonanie przeznaczone jest do pracy z mediami nieagresywnymi o temperaturze do 60°C. W bardziej wymagających warunkach środowiskowych możliwe jest zastosowanie wykonań ze stali nierdzewnej lub wersji z gumowaną powierzchnią wewnętrzną.
Standardowy zakres produkcyjny obejmuje wykonania od PN 10 do PN 40 oraz średnice do DN 1600. Wykonania specjalne mogą być realizowane nawet do PN 100+ i DN 4000.
Tak szeroki zakres parametrów pozwala dopasować rozwiązanie zarówno do typowych zadań montażowych, jak i do wymagających projektów infrastrukturalnych, w których liczą się indywidualne warunki pracy, wyższe ciśnienia lub duże średnice rurociągów.
Jak dobrać typ PAS do realnych potrzeb eksploatacyjnych?
Oferta wstawek montażowych PAS obejmuje kilka wariantów konstrukcyjnych. Ich dobór powinien zależeć nie tylko od parametrów technicznych rurociągu, ale również od tego, z jakimi wyzwaniami będzie mierzyć się użytkownik podczas montażu, demontażu i późniejszej eksploatacji.

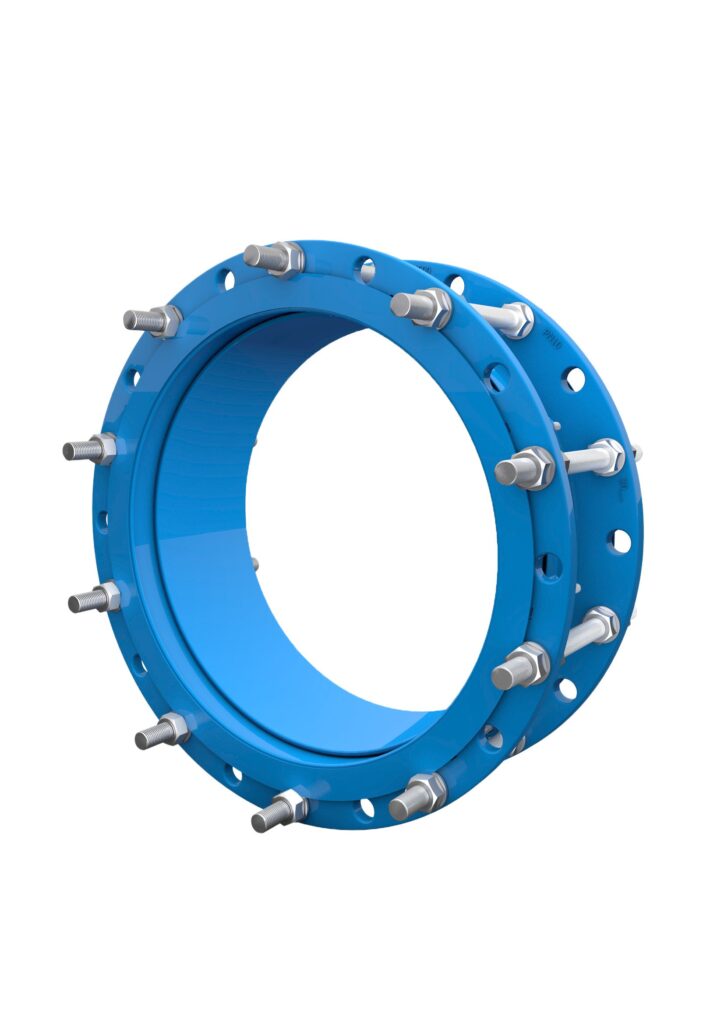

PAS10 — gdy liczy się czas montażu
PAS10 to rozwiązanie zoptymalizowane pod kątem standardowych prac montażowych. Dzięki zastosowaniu jedynie 25% szpilek przelotowych możliwe jest znaczące skrócenie czasu montażu i demontażu. Instalatorzy operują mniejszą liczbą elementów złącznych, a do większości otworów stosowane są krótkie śruby sześciokątne. W praktyce, przy dużych średnicach, np. DN 800, oszczędność czasu może przekraczać nawet dwie godziny w porównaniu z klasycznymi rozwiązaniami trzykołnierzowymi.
Dla przedsiębiorstwa oznacza to nie tylko szybszą realizację prac, ale również mniejsze zaangażowanie ekip technicznych, krótszy czas wyłączenia danego odcinka instalacji i niższe koszty robocizny.

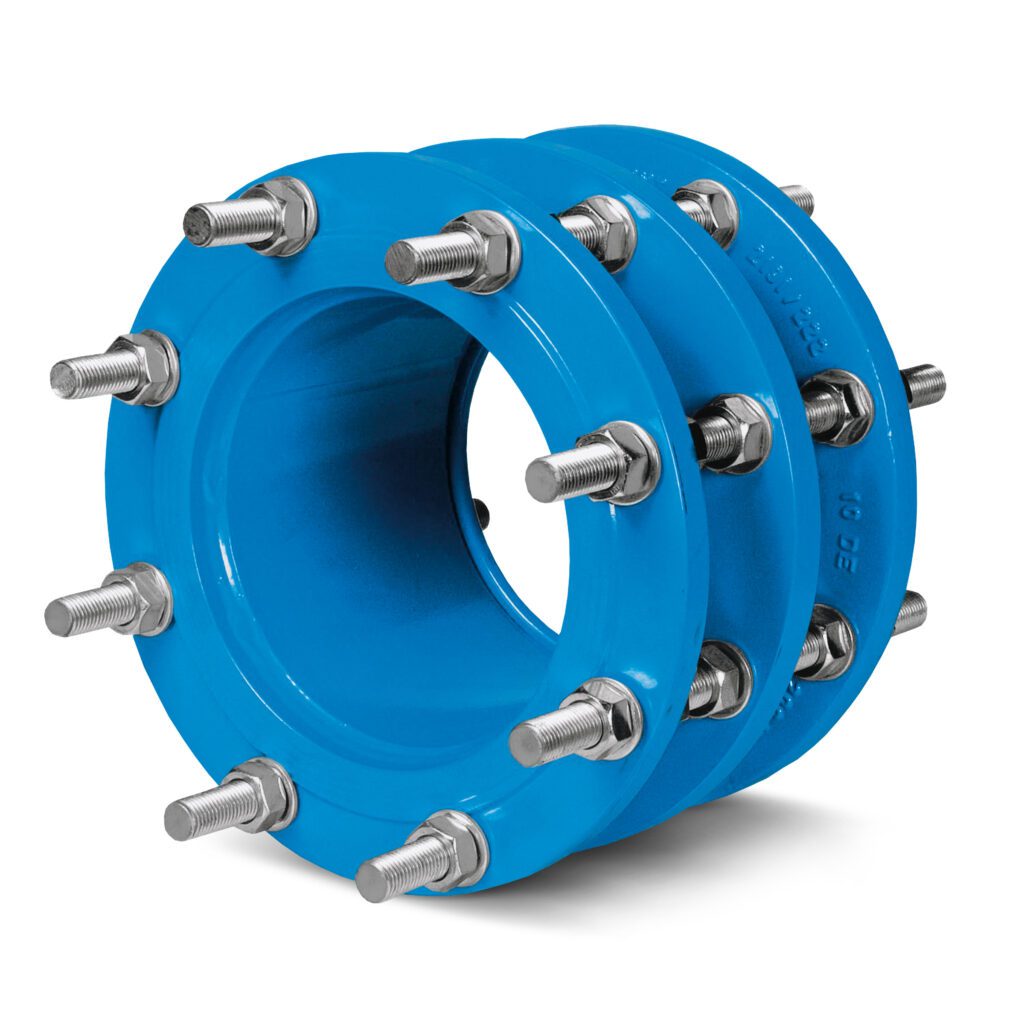

PAS20 — gdy priorytetem jest wyższe ciśnienie i klasyczna konstrukcja
PAS20 to klasyczna konstrukcja trzykołnierzowa, najczęściej spotykana na rynku. Jej zastosowanie jest szczególnie uzasadnione przy wyższych ciśnieniach, zwłaszcza od PN 40 wzwyż. Rozwiązanie to zapewnia wysoką wytrzymałość, jednak wiąże się z większą liczbą szpilek i nakrętek, większą masą konstrukcji oraz dłuższym czasem montażu. Warto więc wybierać je tam, gdzie parametry pracy instalacji rzeczywiście wymagają takiego rozwiązania.

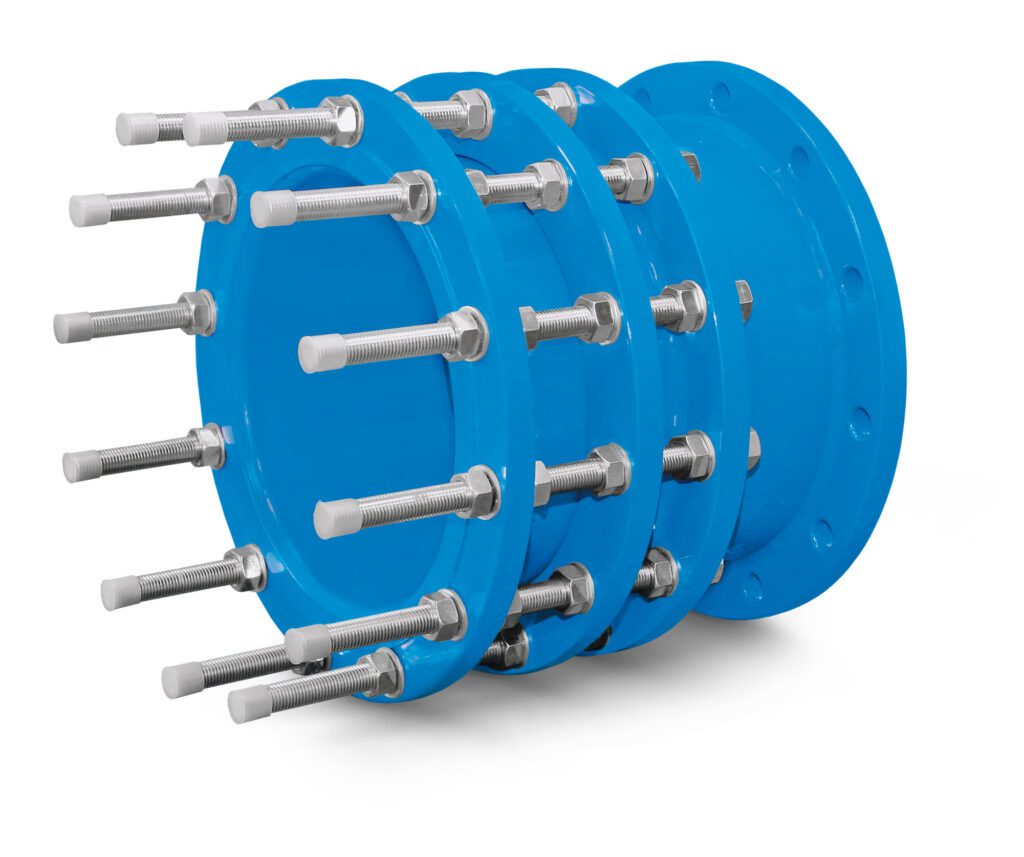

PAS30 — gdy problemem jest ograniczona przestrzeń
PAS30 przeznaczona jest do zastosowań specjalnych. Konstrukcja czterokołnierzowa umożliwia całkowite ukrycie szpilek pomiędzy skrajnymi kołnierzami oraz montaż w miejscach o ograniczonej przestrzeni, np. blisko ścian lub przy zakotwionych elementach rurociągu. Dodatkową korzyścią jest możliwość demontażu samej armatury bez konieczności usuwania całej wstawki. To istotne szczególnie tam, gdzie dostęp do instalacji jest utrudniony, a każda dodatkowa czynność serwisowa wydłuża czas pracy i zwiększa koszt interwencji.
Cena zakupu to tylko jeden z elementów decyzji
W praktyce najtańsze rozwiązanie na etapie zakupu nie zawsze oznacza najniższy koszt dla przedsiębiorstwa. W przypadku elementów montażowych należy brać pod uwagę cały cykl eksploatacji: czas montażu, łatwość demontażu, odporność na korozję, liczbę elementów złącznych, dostępność przestrzeni roboczej oraz ryzyko przestojów podczas prac serwisowych.
Dobrze dobrana wstawka montażowa może ograniczyć wiele kosztów, które nie zawsze są widoczne w momencie składania zamówienia. Może skrócić czas pracy ekip, ułatwić obsługę armatury, zmniejszyć ryzyko błędów montażowych i poprawić bezpieczeństwo eksploatacji.
Dlatego decyzja o wyborze wstawki montażowej powinna być traktowana nie tylko jako wybór elementu instalacyjnego, ale jako decyzja wpływająca na efektywność zarządzania infrastrukturą.
Podsumowanie
Wstawki montażowe są jednym z tych elementów infrastruktury, których znaczenie najlepiej widać nie w momencie zakupu, lecz podczas montażu, serwisu i sytuacji awaryjnych. Odpowiednio dobrany typ wstawki może skrócić czas prac, ułatwić demontaż armatury, ograniczyć ryzyko błędów montażowych i zmniejszyć koszty obsługi infrastruktury.
W nowoczesnych sieciach wodociągowych, wyposażonych w coraz większą liczbę elementów armatury, takie rozwiązania mają bezpośrednie znaczenie dla sprawności pracy służb technicznych i niezawodności całego układu.
Przy wyborze wstawek montażowych warto więc patrzeć szerzej niż tylko na cenę zakupu. Liczą się trwałość, jakość zabezpieczenia antykorozyjnego, precyzja wykonania oraz dopasowanie konstrukcji do realnych warunków pracy. Rozwiązania takie jak wstawki montażowe ERHARD typu PAS, wykorzystujące zaawansowane procesy technologiczne i powłoki epoksydowe spełniające wymagania GSK, odpowiadają na potrzeby nowoczesnej infrastruktury wodociągowej: pomagają skracać czas montażu, ułatwiają serwis i wspierają długotrwałą, przewidywalną eksploatację sieci.
